Pi Pico でDFPlayer を使ってMp3を再生してみる（Arduino IDE / MicroPython）

こういう構成です。

Mp3再生の定番DFPlayer Mini を使ってみます。

スピーカーも２個ついて890円でした（ Amazon）。ただ2個あるからといってべつにステレオ再生できるというわけではないようです。

スピーカーにはリード線を半田付けします。

FAT32でフォーマットした16GBか32GBのMicroSDカードにMp3ファイルを保存して使います。

mp3というフォルダーを作成し、0001からの連番を曲名の先頭につけます。

0001xxx.mp3、0002xxx.mp3、0003xxx.mp3、………

参考までにMp3のサンプルは以下のサイトからダウンロードできます。

フリーWave、Mp3

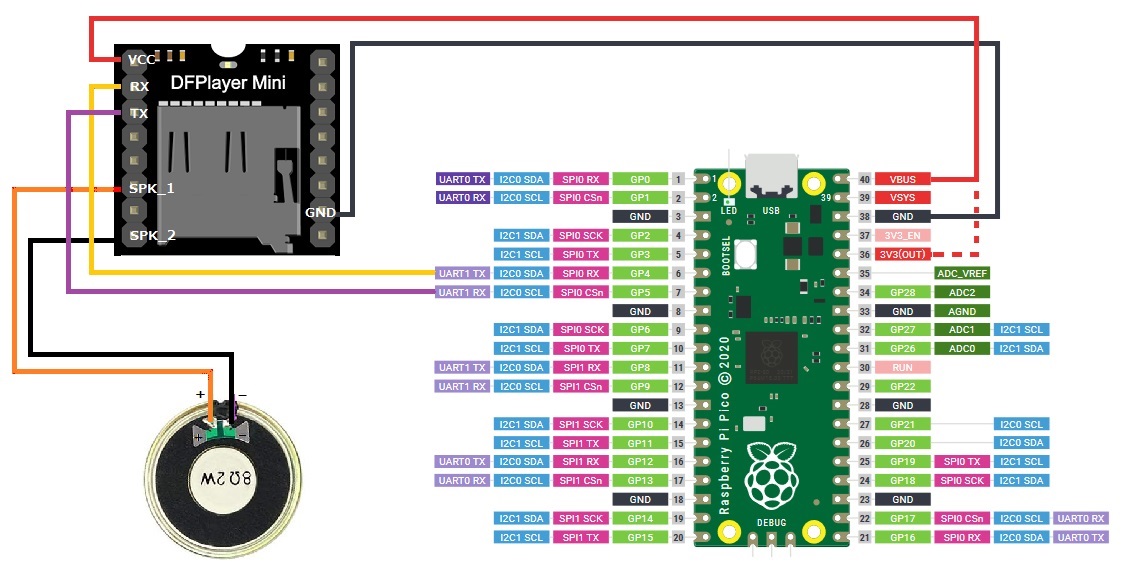

Picoとの結線

RX とTX の結線はクロスしています。

諸般の事情でGP0、GP1は使っていません、理由は後で。

電源は3.3VでOKですが、安定を望むならVBUS（5V）から給電します（1kΩの抵抗が必要）。

Pi Pico のハードウェアシリアル通信のピンは以下のようになっているそうです。

ポート

IDEの表記

デフォルトピン1

（TX,RX）

対応ピン2

（TX,RX）

対応ピン3

（TX,RX）

UART0

Serial1

Gp0,GP1

GP12,GP13

GP16,GP17

UART1

Serial2

GP4,GP5

GP8,GP9

Serial1のGP0、GP1を使用する分にはsetTX(),setRX()が不要なので楽ですが、Arduino IDE では問題なかったですが、MicroPythonではTXのピンが見当たらないというエラーが発生しました。

で、次点の策でSerial2の対応でGp4,Gp5を使ってみました。

Arduino IDE

Pi Pico W も使う場合は、Earle Philhower版ボードマネージャーを使います。

DFPlayer用のライブラリを使います。

ツールー＞ライブラリを管理を選択。

dfplayer で検索して、DFPlayer Mini Mp3 by Makuna を選択してインストールします。

ファイルー＞スケッチ例－＞ DFPlayer Mini Mp3 by Makuna ー＞ PlayMp3 を選択。

スケッチのコードの以下の部分を変更します。

fMp3 dfmp3(Serial1);　ー＞　fMp3 dfmp3(Serial2);

void setup()で以下のように追加して変更

Serial2.setTX(4);
Serial2.setRX(5);
Serial2.begin(115200);

で、コンパイルしてマイコンボードに書き込みます。

MicroPython

Pico にMicoPython用uf2をセットします。

以下を参照

Pi PicoにMicroPythonをセットアップして実行してみる（メモ）

Thonny を起動します。

例えば曲再生用のコード

【main.py】

# ハードウェア関連のライブラリを読み込み
import machine

# UART初期設定（UART番号,クロックレート,TXピン：GP4　RXピン：GP5）
uart = machine.UART(1,baudrate=9600,tx = machine.Pin(4),rx = machine.Pin(5))

# シリアルデータの作成（曲指定再生）
sdata = bytearray([0x7E,0xFF,0x06,0x12,0x00,0x00,0x02,0xEF])

# シリアルデータの送信
uart.write(sdata)

# ハードウェア関連のライブラリを読み込み

import machine

# UART初期設定（UART番号,クロックレート,TXピン：GP4　RXピン：GP5）

uart = machine.UART(1,baudrate=9600,tx = machine.Pin(4),rx = machine.Pin(5))

# シリアルデータの作成（曲指定再生）

sdata = bytearray([0x7E,0xFF,0x06,0x12,0x00,0x00,0x02,0xEF])

# シリアルデータの送信

uart.write(sdata)

バイト列

[0x7E,0xFF,0x06,0x12,0x00,0x00,0x02,0xEF]

以下のような意味です。

[開始コード,バージョン情報,バイト数（開始コード・終了コードを除く）,コマンド,
フィードバックの有無,上位ビット,下位ビット,終了コード]

コマンド -> 基本動作

下位ビット-> 動作オプション

上記の配列は

基本動作ー＞再生

動作オプションー＞2曲目 (曲順は01から)

詳細はマニュアルの

3.2 .Serial Communication Commands
1).Directly send commands, no parameters returned

を参照。ただし、肝心部分の説明が欠落してる可能性ありです。例えば、フォルダーにmp3とadvertの２種類ある理由とか…..。

この方のブログのほうが理解しやすいです。

pauseする場合は以下のようなコマンドを発行します。

sdata = bytearray([0x7E,0xFF,0x06,0x0E,0x00,0x00,0x00,0xEF])
uart.write(sdata)

Appendix

タクトスィッチでサウンドの再生・停止・先送り・戻りなどをやる「My Mp3Player」を作ってみました。

構成

DFPlayer やSpeaker の結線は上と同じ。

タクトスィッチの結線はこんな感じ。

GNDは1個に集約しても可。

緑　ー＞　１曲目再生
赤　ー＞　ポーズ・再生（トグル）
青　ー＞　Next
黄　ー＞　Previous

send_data() やcalc_checksum()のコードはこの方からお借りしました、感謝。

MicroPythonコード

import machine

import time


uart = machine.UART(1,baudrate=9600,tx = machine.Pin(4),rx = machine.Pin(5))


#タクトスィッチ
green_button = machine.Pin(10, machine.Pin.IN, machine.Pin.PULL_UP)
yellow_button = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_UP)
red_button = machine.Pin(17, machine.Pin.IN, machine.Pin.PULL_UP)
blue_button = machine.Pin(21, machine.Pin.IN, machine.Pin.PULL_UP)



# LEDー光らせてみました、それだけ
led = machine.Pin("LED", machine.Pin.OUT)

# スィッチ１回だけ反応するためのフラグ
B = 0

# トグルスィッチ（赤）用のフラグ
T = 0

def chk_buttonState():
    #global pressed_button
    pressed_button = -1

    green_b = green_button.value()
    yellow_b = yellow_button.value()
    red_b = red_button.value()
    blue_b = blue_button.value()

    if not green_b:
        pressed_button = 10

    if not yellow_b:
        pressed_button = 14

    if not red_b:
        pressed_button = 17

    if not blue_b:
        pressed_button = 21

    return pressed_button


def calc_checksum(sum_data):
    temp = ~sum_data + 1
    h_byte = (temp & 0xFF00) >> 8
    l_byte = temp & 0x00FF
    return h_byte, l_byte

def send_data(command, param):
    ver      = 0xFF
    d_len    = 0x06
    feedback = 0x00
    param1  = (param & 0xFF00) >> 8
    param2  = param & 0x00FF
    cs1, cs2 = calc_checksum(ver + d_len + command + feedback + param1 + param2)
    sdata = bytearray([0x7E, ver, d_len, command, feedback, param1, param2, cs1, cs2, 0xEF])
    uart.write(sdata)
    #print(sdata)

def play_sound(num):
    global T
    T = 0

    send_data(0x12, num)
    #utime.sleep_ms(500)


def pause_and_play():
    global T

    if T == 0:
        send_data(0x0E, 0)
        T = 1
    elif T == 1:
        send_data(0x0D, 0)
        T = 0

    #utime.sleep_ms(500)

def next_sound():
    global T
    T = 0

    send_data(0x01, 0)


def prev_sound():
    global T
    T = 0

    send_data(0x02, 0)


while True:
    try:

        btnState = chk_buttonState()

        if btnState != -1:
            led.value(1)
            B = B + 1
        else:
            led.value(0)
            B = 0

        if B == 1:
            print(btnState)
            #when any button pressed , do job just once
            if btnState == 10:
                #green
                play_sound(1)


            elif btnState == 14:
                #Yellow
                prev_sound()

            elif btnState == 17:
                #Red
                pause_and_play()


            elif btnState == 21:
                #Blue
                next_sound()


            else:
                pass

        time.sleep(0.1)# wait

    except KeyboardInterrupt:
        break

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

import machine

import time

uart = machine.UART(1,baudrate=9600,tx = machine.Pin(4),rx = machine.Pin(5))

#タクトスィッチ

green_button = machine.Pin(10, machine.Pin.IN, machine.Pin.PULL_UP)

yellow_button = machine.Pin(14, machine.Pin.IN, machine.Pin.PULL_UP)

red_button = machine.Pin(17, machine.Pin.IN, machine.Pin.PULL_UP)

blue_button = machine.Pin(21, machine.Pin.IN, machine.Pin.PULL_UP)

# LEDー光らせてみました、それだけ

led = machine.Pin("LED", machine.Pin.OUT)

# スィッチ１回だけ反応するためのフラグ

B = 0

# トグルスィッチ（赤）用のフラグ

T = 0

def chk_buttonState():

#global pressed_button

pressed_button = -1

green_b = green_button.value()

yellow_b = yellow_button.value()

red_b = red_button.value()

blue_b = blue_button.value()

if not green_b:

pressed_button = 10

if not yellow_b:

pressed_button = 14

if not red_b:

pressed_button = 17

if not blue_b:

pressed_button = 21

return pressed_button

def calc_checksum(sum_data):

temp = ~sum_data + 1

h_byte = (temp & 0xFF00) >> 8

l_byte = temp & 0x00FF

return h_byte, l_byte

def send_data(command, param):

ver = 0xFF

d_len = 0x06

feedback = 0x00

param1 = (param & 0xFF00) >> 8

param2 = param & 0x00FF

cs1, cs2 = calc_checksum(ver + d_len + command + feedback + param1 + param2)

sdata = bytearray([0x7E, ver, d_len, command, feedback, param1, param2, cs1, cs2, 0xEF])

uart.write(sdata)

#print(sdata)

def play_sound(num):

global T

T = 0

send_data(0x12, num)

#utime.sleep_ms(500)

def pause_and_play():

global T

if T == 0:

send_data(0x0E, 0)

T = 1

elif T == 1:

send_data(0x0D, 0)

T = 0

#utime.sleep_ms(500)

def next_sound():

global T

T = 0

send_data(0x01, 0)

def prev_sound():

global T

T = 0

send_data(0x02, 0)

while True:

try:

btnState = chk_buttonState()

if btnState != -1:

led.value(1)

B = B + 1

else:

led.value(0)

B = 0

if B == 1:

print(btnState)

#when any button pressed , do job just once

if btnState == 10:

#green

play_sound(1)

elif btnState == 14:

#Yellow

prev_sound()

elif btnState == 17:

#Red

pause_and_play()

elif btnState == 21:

#Blue

next_sound()

else:

pass

time.sleep(0.1)# wait

except KeyboardInterrupt:

break
